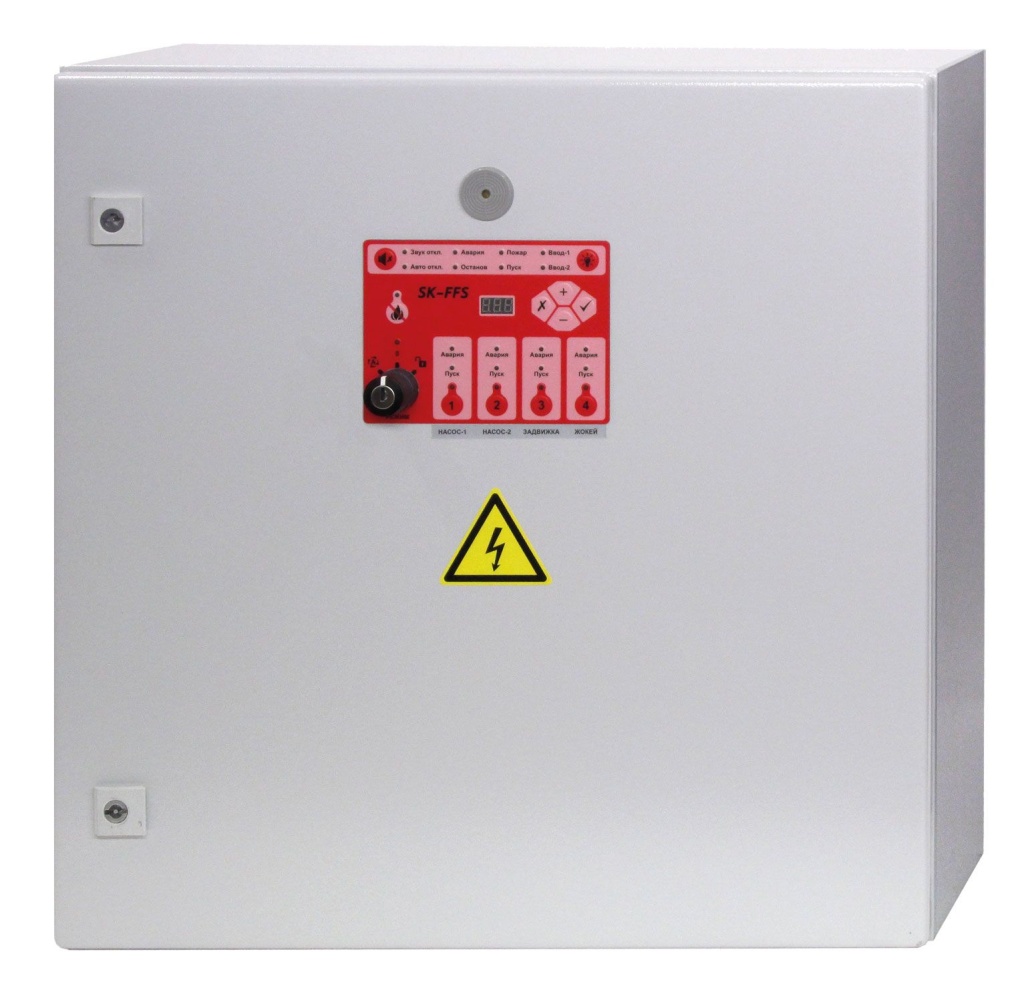

Контроллер Wilo-SK-FFS представляет собой специализированный блок управления, разработанный для обеспечения функционирования насосного оборудования в системах противопожарной защиты. Устройство интегрируется как с автоматическими установками пожаротушения (АУП), так и с внутренними противопожарными водопроводами (ВПВ), поддерживая работу водяных и пенных систем дренчерного или спринклерного типа.
Ключевые достоинства
• Полная совместимость с современными требованиями пожарной безопасности и техническими нормативами
• Встроенная система цифровой индикации состояния и звукового оповещения
• Возможность интеграции с выносной диспетчерской панелью SK-FFS/RC (опционально)
• Точный мониторинг давления через аналоговые преобразователи
• Гибкая настройка пороговых значений давления
• Интегрированная система самотестирования
• Управление через специализированный контроллер WILO-FFS
Области применения
Блок управления Wilo SK-FFS предназначен для централизованного управления насосами и насосными станциями в составе комплексных решений противопожарного водоснабжения, включая автоматические установки пожаротушения и внутренние противопожарные водопроводы.
Технические параметры
• Диапазон мощности электродвигателей: 0,75-315 кВт
• Номинальный ток электродвигателей: 2,5-630 А
• Варианты запуска: прямой или с использованием устройства плавного пуска
• Питание: трехфазная сеть 400 В / 50 Гц
• Поддерживаемое количество насосов: от 2 до 4 (возможно расширение по индивидуальному запросу)
• Конструкция корпуса: стальная
• Класс защиты: IP 54
• Температурный режим работы: от +1°C до +40°C
Функциональные возможности
• Обработка сигналов от систем обнаружения возгорания для запуска оборудования
• Взаимодействие с устройствами регистрации срабатывания противопожарной защиты
• Непрерывный контроль работоспособности коммуникационных линий
• Автоматическая активация противопожарного оборудования согласно заданным алгоритмам
• Возможность ручного управления противопожарными системами
• Автоматическое переключение между основным и резервным источниками электропитания
• Активация резервного насоса при неисправности основного
• Управление вспомогательным оборудованием (жокей-насос, дренажный насос)
• Контроль электрозадвижек
• Информирование о статусе системы через световую и звуковую сигнализацию
• Программируемые параметры работы
• Поддержка подключения к системам диспетчеризации
• Мониторинг положения запорной арматуры
Дополнительные опции
• /Х8 (/X16): Расширенный набор сигнальных реле NO — 8 шт. (16 шт.)
• /PN25: Преобразователь давления с увеличенным диапазоном до 25 бар (доступны модификации PN40, PN60, PN100)
• /DP: Функционал управления резервным дизельным насосом
• /DG: Функционал управления дизель-генератором
• /Т1: Адаптация для работы в неотапливаемых помещениях (диапазон температур от -25°C до +40°C)
• /Т2: Всепогодное исполнение для наружной установки (диапазон температур от -40°C до +40°C, с ограничениями по мощности)
• /М2: Модификация с двумя входами питания без встроенного АВР (требуется электроснабжение I категории)
• /SP2: Специальное исполнение для систем с двумя основными и двумя резервными насосами, размещенными в раздельных резервуарах
• /J-6,3A: Интеграция жокей-насоса с указанием максимального номинального тока
• /V-3~10A: Управление задвижками с указанием количества, типа и максимального тока
Комплектация
• Основной блок управления SK-FFS
• Преобразователи давления (4-20 мА)
• Модули контроля шлейфов
• Комплект герметичных вводов
• Документация по монтажу и эксплуатации
Компоненты системы
В зависимости от исполнения блок управления комплектуется следующими элементами:
• Коммутационное оборудование для подключения источников питания (сетевые рубильники, контакторы АВР для малых и средних мощностей; рубильники с моторным приводом, автоматы вводов питания и контакторы для больших мощностей)
• Автоматические выключатели насосов
• Силовые контакторы основных насосов (или силовые контакторы для устройств плавного пуска)
• Тепловая защита насосов или устройства плавного пуска
• АВР с автоматическим выключателем
• Автоматические выключатели для задвижек и жокей-насосов (при наличии)
• Контакторы для управления задвижками и жокей-насосами
• Основной контроллер с предохранителями для защиты входного питания, цепей управления и силовых цепей насосов
