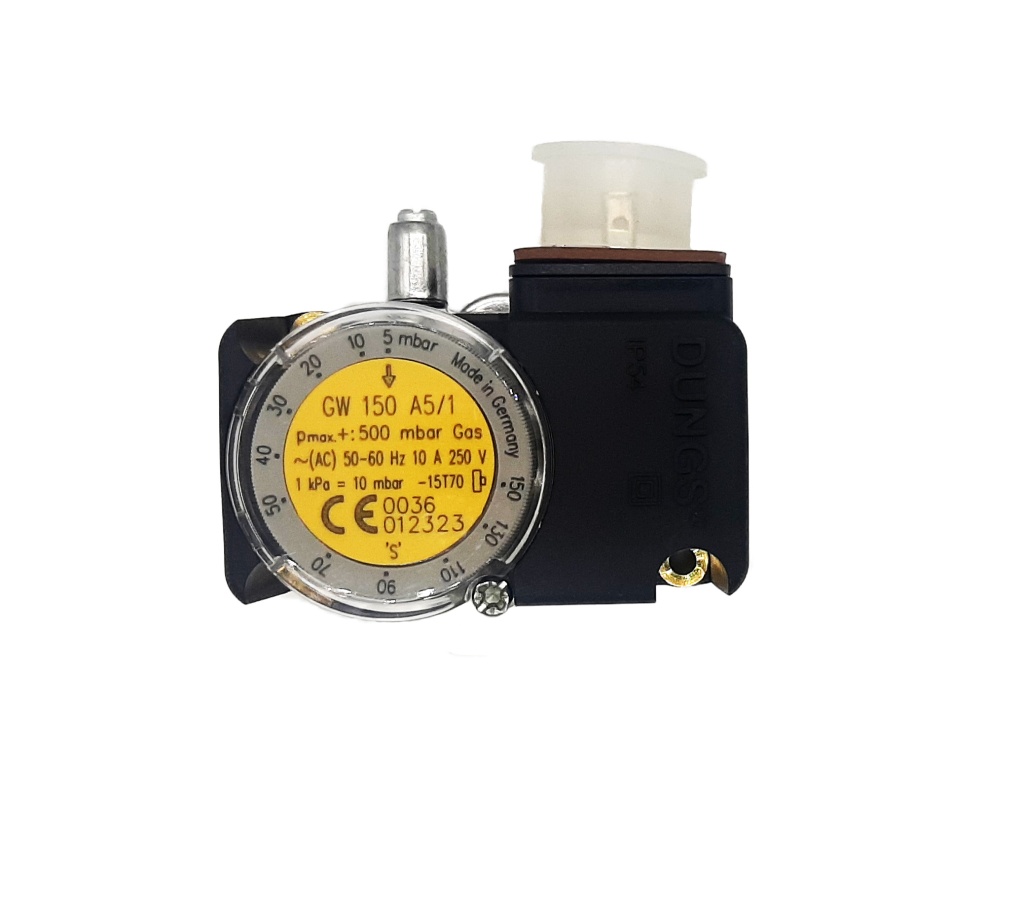

Датчик контроля давления GW 150 A5/1 производства Weishaupt применяется для мониторинга избыточного давления в промышленных установках и топливных системах, работающих на газе или воздухе. Устройство интегрируется в автоматизированные системы управления и обеспечивает безопасность технологических процессов.
Конструктивные элементы устройства включают высокочувствительную диафрагму, изготовленную из NBR-эластомера, и высоконадежный механизм коммутации с контактными группами из серебра. Конструкция заключена в прочный корпус, созданный из сплава алюминия и газонепроницаемого ударостойкого полиамида. Для измерения текущего давления предусмотрен специальный порт диаметром 9 миллиметров. На верхней панели расположен калибровочный механизм с числовыми отметками для настройки пороговых значений.
Коммутационный блок имеет степень защиты IP54, обеспечивающую барьер от случайного контакта, загрязнений и водяных брызг. Электрическая коммуникация обеспечивается через разъем стандарта DIN. Прибор сохраняет работоспособность при температурах от -15 до +70 градусов Цельсия. Монтаж возможен в любой пространственной ориентации – вертикальной, горизонтальной или промежуточной. Следует учитывать, что при отклонении от вертикального положения порог срабатывания микропереключателя смещается относительно заданного значения. Подключение к системе производится через соединение Rp ¼».
Преимущества модели:
высокоточная и надежная коммутация;
наличие настроечного механизма пороговых значений;
минимальные габаритные размеры, оптимальное использование монтажного пространства;
возможность регулировки гистерезиса;
усиленная защита контактного механизма (IP54);
устойчивость к экстремальным температурам.
В комплект поставки реле давления Weishaupt GW 150… A5 входят крепежные элементы и уплотнительная прокладка.
