1. Заказчик и его контекст
Объект: действующий машиностроительный завод в г. Донецк.
Сфера деятельности: производство промышленного оборудования, металлообработка, сборка узлов.
Тип объекта: производственное предприятие с круглогодичным циклом работы, требующее стабильного теплоснабжения цехов, административных помещений и подготовки горячей воды для персонала.
2. Исходная ситуация
До реализации проекта теплоснабжение завода осуществлялось с использованием устаревших схем обвязки:
- подключение нескольких отопительных контуров требовало громоздких коллекторных узлов и большого объёма сварных работ
- регулирование параметров теплоносителя под разные контуры (цех / офис / бытовка) было затруднено
- подготовка горячей воды осуществлялась отдельным бойлером, не интегрированным в общую систему
- монтаж традиционной схемы занял бы значительное время и потребовал высокой квалификации персонала на месте
Ключевые требования завода:
- компактное размещение оборудования при ограниченной площади помещений
- возможность подключения нескольких контуров с разными параметрами теплоносителя
- минимизация сроков монтажа и пусконаладки
- интеграция ГВС в общую систему без отдельного бойлерного узла
3. Предложенное решение
В качестве базового оборудования выбрана модульная коллекторная система (МКС) Geffen российского производства мощностью до 135 кВт.
Почему Geffen:
- заводская готовность узлов — не требует проектирования обвязки «с нуля»
- российское производство — предсказуемые сроки поставки, сертификация, адаптация к местным условиям
- модульная конструкция — компактное размещение на ограниченной площади
- возможность подключения нескольких контуров с разными параметрами теплоносителя
- наличие встроенного модуля ГВС
4. Как решались конкретные задачи
| Требование завода | Решение через Geffen МКС |
| Минимум места под оборудование | Заводская модульная компоновка. Система размещена компактно, без громоздкой «кустарной» обвязки. |
| Разные параметры теплоносителя под разные контуры | Настройка трёхходовых клапанов в составе МКС. Цехи — один режим, офис — другой, ГВС — третий. |
| Подготовка горячей воды для персонала | Встроенный модуль ГВС. Отдельный бойлер и его обвязка не потребовались. |
| Быстрый монтаж | Система поставляется «почти под ключ». Монтаж свёлся к подключению внешних трубопроводов. |
| Простота эксплуатации и обслуживания | Минимум узлов, доступная арматура, серийное оборудование российского производства. |
5. Технические параметры применённого оборудования

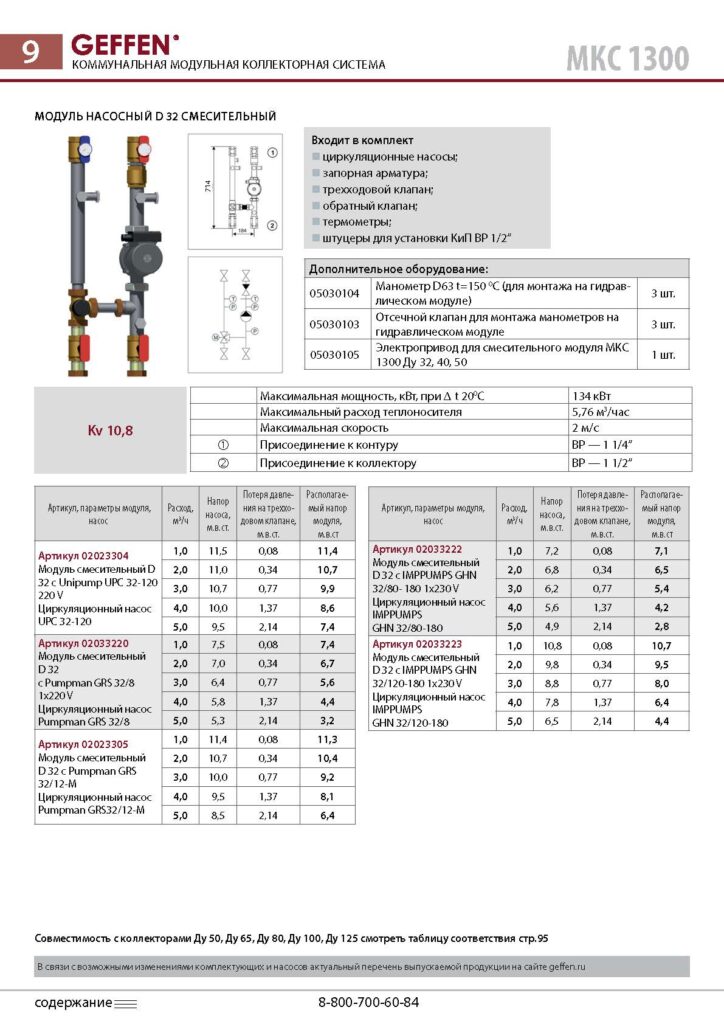

Модульная коллекторная система Geffen (МКС)
- Назначение: объединение нескольких отопительных контуров с разными параметрами теплоносителя в единую автономную систему теплоснабжения.
- Мощность в проекте: до 135 кВт.
- Производство: Россия.
Состав системы в данной конфигурации:
- коллекторный блок для подключения теплогенераторов (котлов)
- набор трёхходовых клапанов для независимой настройки каждого отопительного контура
- модуль подготовки горячей воды для хозяйственных нужд
Что это дало на объекте:
- снижение трудозатрат на монтаж за счёт заводской готовности узлов
- уменьшение занятой площади оборудования
- независимое регулирование температуры в цехах, административных помещениях и контуре ГВС
6. Фактический результат для заказчика
| Параметр | До (типовая схема) | После (Geffen МКС) |
| Объём монтажных работ на площадке | высокий (сварка, сборка узлов) | низкий (подключение внешних магистралей) |
| Занятая площадь под оборудование | выше | ниже (за счёт модульной компоновки) |
| Возможность разной температуры по контурам | требовала дополнительных узлов | штатная (через трёхходовые клапаны в составе МКС) |
| Отдельный узел ГВС | требовался | не требуется (встроен в систему) |
Итоги
Итог по эксплуатации:
Система работоспособна. Обслуживание — штатное, без необходимости доработок. Оборудование серийное, российского производства — замена компонентов и заказ запчастей не представляют сложности.
Итог для бизнеса заказчика:
- получена рабочая, ремонтопригодная система теплоснабжения
- снижены затраты на монтаж и пусконаладку
- оборудование адаптировано к российским условиям эксплуатации
